    当前位置：首页 - 其他内容 - 选用指南

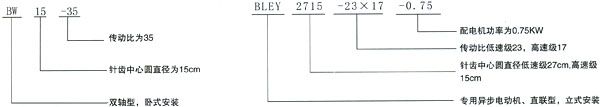

单级机型号（Single stage type) 12 15 18 22 27 30 33 39 45 55 65
双级机型号（Souhle stage type)     1812 2215 2715 2718 3018 3318 3322 3922 4527 5530 6533

一、单级减速机额定输入功率表　单位：KW

机型号 传动比
11 17 23 29 35 45 59 71 87
12 0.75 0.75 0.55 0.37 0.37 0.37 0.25
15 2.2 1.55 1.5 1.1 1.1 0.75 0.55 0.37
18 4.0 4.0 2.2 2.2 1.5 1.1 0.75 0.55 0.37
22 7.5 7.5 5.5 5.5 4.0 3.0 2.2 1.5 1.5
27 11.0 11.0 11.0 11.0 7.5 5.5 4.0 3.0 2.2
30 15.0 15.0 11.0 11.0 11.0 7.5 5.5 4.0 4.0
33 18.5 18.5 18.5 15.0 15.0 11.0 7.5 5.5
39 22.0 22.0 18.5 18.5 18.5 15.0 11.0 11.0 11.0
45 45.0 37.0 20.0 22.0 22.0 18.5 13.5 15.0

二、单级减速机输出轴需用扭距表单位:N.M

机型号 12 15 18 22 27 30 33 39 45 55 65
输出轴许用扭距
传动比 输入转速1500rpm 1000rpm
11 48.3 141.7 257.6 483 708.3 965.9 1787 2135.1
17 74.6 149.3 399.1 746.4 1094.7 1492.8 2761.3 2284.3 6717.9 8210.7 11196.4
23 53.9 202 295.2 740.5 1481.1 1481.1 3735.5 3735.5 8079 11108.7 15148.4
29 67.9 186.7 373.5 933.7 1867.4 1867.4 2545.5 4711.3 7639.9 14006.5 19099.8
35 82 225.4 307.4 819.6 1536.2 2253.8 3075.4 5686 6761.8 12294.1 23051.4
43 100.7 151 377.6 755.2 1384.5 1887.9 2768.9 3775.9 8807.3 15104.2 20768.3
59 207.2 380 759.9 1381.5 1899.6 2590.4 3799.3 9585 15543.3 23314.9
71 332.5 623.5 1246.9 1662.5 2286 4572 11535 13716.7 18704.6
87 280.1 764 1120.5 2037.2 2801.2 7639.5 7640 16807.8 22919.8

三、双级电机直联型摆线针轮减速机额定输入功率表　单位：KW

机型号 需用扭距N.M 传动比
121 187 289 391 473 595 731 841 1003 1225 1505 1849 2605 2537 3481 4189 5133 7569

输入转速　1500rpm

1218 540 0.75 0.55 0.37 0.25 0.25 0.25 - - - - - - - - - - - -
1522 1275 2.2 1.1 0.75 0.75 0.55 - - - - - - - - - - - - -
1527 2255 2.2 2.2 1.5 1.1 0.75 0.75 0.55 0.55 - - - - - - - - - -
1830 2650 4 3 2.2 1.5 11 0.75 0.55 0.55 - - - - - - - - - -
2233 4510 7.5 7.5 4 3 2.2 2.2 1.5 1.5 1.1 - - - - - - - - -
2239 8820 7.5 11 5.5 5.5 4 3 2.2 1.5 1.5 1.1 - ---- - - - - - -
2745 11760 - 15 7.5 7.5 4 4 3 2.2 2.2 2.2 - - - - - - - -
2755 16000 - - 11 7.5 7.5 5.5 4 4 3 3 2 - - - - - - -
3055 21560 - - 15 1.1 11 7.5 5.5 5.5 4 4 - - - - - - - -
3065 29400 - - 18.5 15 11 11 7.5 7.5 5.5 - - - - - - - - -

四、摆线针轮减速机各种系列标准相应机型号对照表

B系列（机械部标） 12 15 18 22 27 30 33 39 45 55 65
X系列 2 3 4 5 6 7 8 9 10 11 12
B系列（上海标） B10 B11 B12 B13 B14 B14A B15 B16 B17 B18 B19
B系列（机械部标） 1812 2215 2715 3018 3322 3922 4527 5530 6533
X系列 42 53 63 74 84 95 106 117 128
B系列（上海标） B120A B131A B141A B142A B153A B163 B174 B184 B195
本公司其他产品介绍：1、生产JB型HG5-251-79标机架
2、生产与其他特殊动力源相配套的法兰联接摆针轮减速机

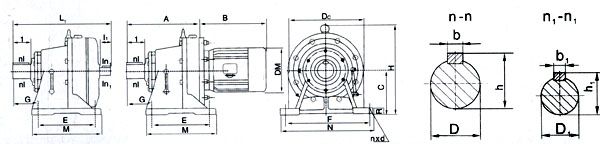

五、BW、BWY单线摆线针轮减速机的外形及安装尺寸  单位：mm

机型号|尺寸 L1 l l1 G E M DC H C F N R nxd D b h D1 B1 h1 A B DM
12 214 34 25 104 90 120 150 176   180 210 15 4*12 25h6 8 28 15h6 5 17 156
15 275 45 36 153 100 150 200 278   250 290 20 4*15 35h6 10 38 18h6 5 20 197
18 334 70 40 169 145 195 230 281   290 330 22 4*15 45h6 14 48.5 22h6 6 24.5 255
22 416 86 60 204 150 238 295 355   370 410 25 4*17 55h6 16 59 30h6 8 33 314
27 473 94 56 139 275 335 360 435   380 430 30 4*21 70h6 20 74.5 35h6 10 38 368
30 512 100 65 146 320 380 374 470   420 470 30 4*21 80h6 22 85 40h6 12 43 392
33 604 120 82 155 380 440 435 540   480 530 35 4*25 90h6 25 95 45h6 14 48.5 454
39 700 141 80 186 240*2 560 510 614   560 620 40 6*25 100h6 28 106 50h6 14 53.5 553
45 813 150 100 230 250*2 600 580 706   630 690 45 6*30 110h6 28 116 55h6 16 59 612

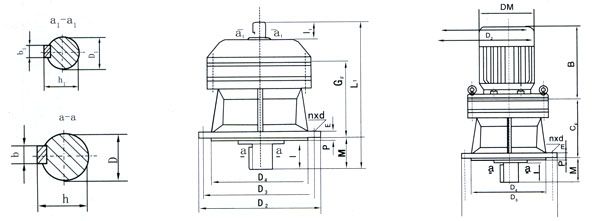

六、BL、BLY单级摆线针轮减速机的外形及安装尺寸 单位:mm

机型号|尺寸 L1 l l1 P E M nxd D2 D3 D4 D b h D1 b1 h1 CF
12 214 34 25 3 12 39 6*12 180 160 130 25h6 8 28 15 5 17 119
15 270 45 36 4 16 50 6*13 230 200 170 35h6 10 38 18 5 20 142
18 324 65 40 4 20 71 6*13 260 230 200 45h6 14 48.5 22 6 24.5 170
22 415 80 60 4 20 86 6*13 340 310 270 55h6 16 59 30 8 33 228
27 474 94 56 5 26 101 8*17 400 360 316 70h6 20 74.5 35 10 38 269
30 510 100 65 5 22 113 8*18 430 390 345 80h6 22 85 40 12 43 279
33 605 120 82 6 30 129 12*21 490 450 400 90h6 25 95 45 14 48.5 325
39 698 129 80 8 35 170 12*22 580 520 455 100h6 28 106 50 14 53.5 383
45 814 140 100 10 40 174 12*22 650 590 520 110h6 28 116 50 16 59 438

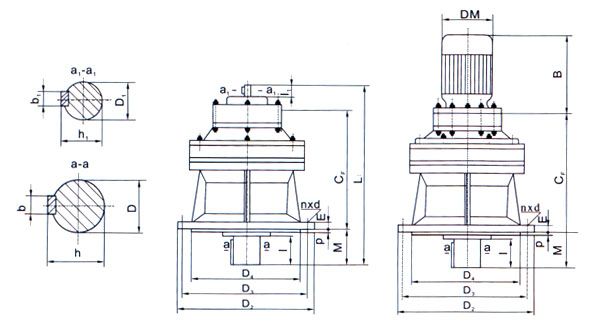

七、BLE、BLEY双级摆线针轮减速机的外形及安装尺寸 单位：mm

,
机型号|尺寸 L1 l l1 P E M nxd D2 D3 D4 D b h D1 b1 h1 CF B DM
1812 327 65 25 4 20 71 6*13 260 230 200 45 14 48.5 15 5 17 198
2215 480 80 36 4 20 86 6*13 340 310 270 55 16 59 18 5 20 31
2715 543 94 36 5 26 101 8*17 400 360 316 70 20 74.5 18 5 20 362
2718 562 94 40 5 26 101 8*17 400 360 316 70 20 74.5 22 6 24.5 377
3018 590 100 40 5 22 113 8*18 430 390 345 80 22 85 22 6 24.5 393
3318 658 120 40 6 30 129 12*21 490 450 40 90 25 95 22 6 24.5 445
3322 701 120 60 6 30 129 12*21 490 450 400 90 25 95 30 8 33 472
3922 795 129 60 8 35 170 12*22 580 520 455 100 28106 30 8 33 523
4527 884 140 56 10 40 174 12*22 650 590 520 110 28 116 35 10 38 586

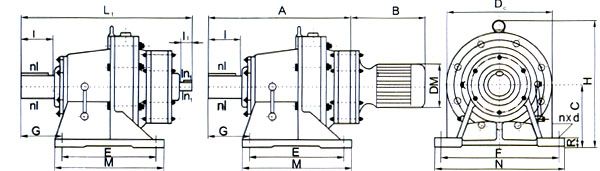

八、BWE、BWEY双级摆针轮减速机的外形及安装尺寸 单位：mm

机型号|尺寸 L1 l l1 G E M Dc H C F N R nxd D b h D1 b1 h1 A B DM
1812 388 70 25 169 145 195 230 281   290 330 22 4*15 45 14 48.5 15 5 17 330
2215 480 86 36 204 150 238 295 355   370 410 25 4*17 55 16 59 18 5 20 400
2715 543 94 36 139 275 335 360 435   380 430 30 4*21 70 20 74.5 18 5 20 463
2718 560 94 40 139 275 335 360 435   380 430 30 4*21 70 20 74.5 22 6 24.5 476
3018 589 100 40 146 320 380 374 470   420 470 30 4*25 80 22 85 22 6 24.5 506
3318 656 120 40 155 380 440 435 540   480 530 35 4*25 90 25 95 30 6 24.5 573
3322 702 120 60 155 380 440 435 540   480 530 35 4*25 90 25 95 30 8 33 601
3922 795 141 60 186 240*2 560 510 614   560 620 40 6*25 100 28 106 30 8 33 695
4527 884 150 56 230 250*2 600 580 706   630 690 45

6*30

 110 28 116 35 10 33 760

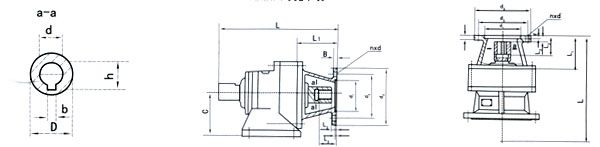

九、法兰联接型的摆线针轮减速机
    此种机型为适应与各类标准电动机联接安装，如IEC系列、Y系列、YA系列、YB系列、YEJ系列等，外形安装联接尺寸见下表

尺寸系列 电动机功率kw 电动机机座号 L L1 C L2 L3 B f d1(公差) d2 d3 d(公差) D h b nxd＇
机型号
15 0.55、0.75 8012 275 78 1400-0.5 40 10 14 4 130 165 200 19 35 21.8 6 4*12
1.1、1.5 90SL 275 78 46 10 14 4 130 165 200 24 45 27.3 8 4*12
2.2 100L 281 84 57 15 17 5 180 215 250 28 50 31.3 8 4*15
18 0.75 802 333 78 1500-0.5 40 10 14 4 130 H8 165 200 19   40 21.8 6 4*12
1.1、1.5 90SL 333 78 47 10 14 4 130 165 200 24 45 27.3 8 4*12
2.2、3/4 100L/112M 340 85 57 15 17 5 180 215 250 28 50 31.3 8 4*15
22 1.5 90L 395 81 1600-0.5 48 10 14 4 130   165 200 24 E8 45 27.3 8 4*12
2.2、3/4 100L/112M 395 81 57 15 17 5 180 215 250 28 55 31.3 8 4*15
5.5、7.5 132SM 415 101 76 15 16 5 230 265 300 38 60 41.3 10 4*15
27 2.2、3/4 100L/112M 450 82 2000-0.5 57 15 18 5 180   215 250 28   55 31.3 8 4*15
5.5、7.5 132SM 471 103 78 20 18 5 230 265 300 38 65 41.3 10 4*15
11 160M 503 135 107 20 18 6 250 G8 300 350 42 70 45.3 12 4*19
30 4 112M 485 93 2200-0.5 60 15 16 5 180   215 250 28   55 31.3 8 4*15
5.5、7.5 132SM 501 109 78 15 18 5 230 265 300 38 65 41.3 10 4*15
11、15 160ML 527 135 104 24 20 6 250 G8 300 350 42 80 45.3 12 4*19
33 7.5 132M 555 101 2500-0.5 80 20 18 5 230 H8 265 300 38   65 41.3 10 4*15
11.15 160ML 582 128 102 22 22 6 250 G8 300 350 42 75 45.3 12 4*19
18.5 200L 589 135 104 24 25 6 300 350 400 55 E8 95 59.3 16 4*19
39 11.15 160ML 688 135 2900-0.5 104 24 25 6 250 300 350 42 E8 75 45.3 12 4*19
18.5 200L 688 135 104 24 25 6 300 350 400 55 E8 95 59.3 16 4*19

十、釜用立式摆线针轮减速机
    该机是依据摆线针轮减速机（JB/T2982-94）和搪玻璃反应罐机架（HG251）标准设计制造的一种先进的搪玻璃反应釜专用减速机。它具有结构紧凑、精度高、运转平稳性能稳定可靠的优点，是化工行业最理想的配套传动设备。
    该减速机的主要技术数数据见下表、外形安装联接表尺寸见下表
    主要技术规格及技术数据

机型号 BLY15-TB1 BLY15-TB2 BLY22-TB3 BLY22-TB4 BLY22-TB5 BLY27-TB6
功率(KW) 0.75 1.1 3 4 5.5 7.5
减速比 11 17 11 17 23 11 17 23 11 17 23 11 17 23 11 17 23
转/分 130 85 130 85 63 130 85 63 130 85 63 130 85 63 130 85 63
反应罐（升） 50、100 200 300、500 1000、1500、2000 3000 5000

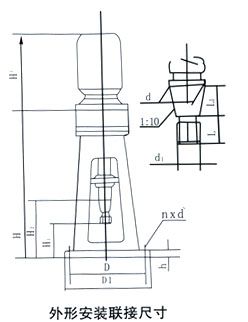

外形安装联接尺寸：

机型号 H H1 H2 D D1 h n*d d d1 L L1 H
BLY15-TB1 595 151 218 270 305 4 4*22 30 M24 34 33
BLY15-TB2 597 141 217 300 335 24 4*24 39 M33 32 44
BLY22-TB3 683.5 169 250 350 392 26 4*24 39 M33 34 47
BLY22-TB4 774.5 203 300 400 442 26 4*28 50 M42 44 53
BLY22-TB5 778.5 194 301 450 498 26 4*30 60 M52 49 58
BLY27-TB6 844.5 201 325 500 548 30 8*30 70 M64 59 65
